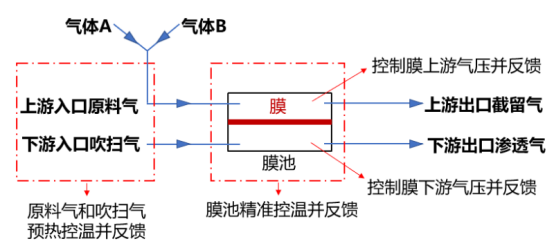

關于膜法氣體分離性能評價裝置，用于測定膜在一定條件下對某種混合氣體的分離性能，即完成測定膜上游入口原料氣的組分濃度、上游出口截留氣的組分濃度、下游滲透氣的組分濃度、下游滲透氣的體積流率；同時，裝置須精準控制和反饋膜上游入口原料氣的體積流率和溫度、下游吹掃氣的體積流率和溫度、膜上游氣體的壓強以及膜下游氣體的壓強。

（1）氣體A和氣體B須在混合后進入預熱裝置進行加熱，預熱裝置相應的參數設置部件和溫度顯示部件須集中在2.1 (1)所述的機柜上。

（2）吹掃氣也需要進入2.2（1）所述預熱裝置進行加熱。

（3）前述預熱裝置須將氣體從室溫加熱至最高100 ℃。

膜法氣體分離性能評價裝置控制和反饋氣壓的要求

（1）分別設置氣體A、氣體B和吹掃氣所屬氣體鋼瓶的減壓閥，且減壓閥可將最高15 MPa的氣壓減小至1.6 MPa。

（2）分別以背壓閥控制膜上游氣壓和下游氣壓，背壓閥須滿足調節氣壓至最高1.0 MPa（表壓）。

（3）分別在膜上游出口管道和膜下游出口管道設置電子壓力表，電子壓力表須滿足量程0 ~ 1.0 MPa（表壓）和精度0.001 MPa。

膜法氣體分離性能評價裝置，測定氣體組分濃度和滲透氣體積流率的要求

（1）氣體管道的設計須滿足：氣體A和氣體B經混合和預熱裝置加熱后由三通閥控制流向，即控制其流至膜池或流至氣相色譜（測定組分濃度）。

（2）氣體管道的設計須滿足：膜上游出口截留氣由三通閥控制流向，即控制其流至室外排放或流至氣相色譜（測定組分濃度）。

（3）氣體管道的設計須滿足：膜下游出口滲透氣由三通閥控制流向，即控制其流至氣泡流量計（測定體積流率）或流至氣相色譜（測定組分濃度）。

（4）氣相色譜和氣泡流量計由甲方提供，乙方在設計和安裝連接裝置與氣相色譜、氣泡流量計的管道時，應與甲方協商溝通，確保管道型號匹配。

膜法氣體分離性能評價裝置，膜池的技術要求。

（1）膜池須保持良好的氣密性且其所含材料可耐受至少100 ℃的溫度。

（2） 膜池的有效滲透面須為半徑1.25 cm的圓形，即有效滲透面積4.9 cm2。

（3）膜池內部須有導流設計，促使膜上游原料氣充分且均勻流過膜表面，防止原料氣流短路。
