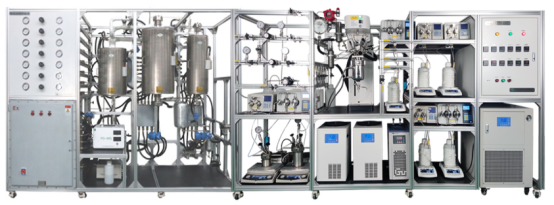

催化劑評價裝置的組成部分:六大系統組成:氣體進料系統、液體進料系統、反應系統、冷凝分離系統、液位控制及回收系統、尾氣自動排放和計量系統。
1催化劑評價裝置的組成部分,氣體進料系統
兩路氣體分別為氫氣 (H) 和氮氣(N),其進料方式如下所述:由兩通球閥(HV-11) 進入系統的氫氣(H),經過濾器(F-11) 過濾,過濾后的氣體經減壓閥(PCV-11)減至目標壓力,經過質量流量控制器 (FT/FV-11) 控制和計量,并經過單向閥(CK-11) 后進入反應系統。兩通球閥(HI-14)和針閥 (HV-15)為質量流量控制器 (FTFV-11) 旁路閥。減樂閥(PCV-11) 進口壓力0-6000psi,出口壓力0-1500psi可調,減壓閥進出口有壓力表(PI-11) 、壓力表(PI-12) 測量壓力。質量流量控制器 (FT/FV-11) : 控制范圍0-500ml/min,控制精度:1%由兩通球閥(HV-21) 進入系統的氮氣(N2) ,經過濾器(F-21) 過濾,過濾后的氣體經減壓閥(PCV-21) 減至目標樂力,經過質量流量控制器 (FT/FV-21) 控制和計量,并經過單向閥 (CK-21) 后進入反應系統。兩通球閥(HV-24) 和針閥(HV-25) 為質量流量控制器 (FT/FV-21) 旁路閥。減壓閥(PCV-21) 進口壓力0-6000psi,出口壓力0-1500psi可調,減壓閥進出口有壓力表(PI-21) 、壓力表(PI-22)測量壓力。質量流量控制器(FT/FV-21) : 控制范圍0-500ml/min,控制精度:土1%氮氣還可通過兩通球閥(HV-26),經減壓閥(PCV-22) 減壓,由兩通球閥 (HV-27),三通球閥(HV-31),輸送到產品罐(V-52) 、原料罐(V-31) 使用。減壓閥(PCV-22) 進口壓力0-3500psi,出口壓力0-250psi可調,減壓閥進出口有壓力表(PI-23) 、壓力表(PI-24) 測量壓力。
2催化劑評價裝置的組成部分,液體進料系統
經電子天平 (WT-31) 稱重后的液體原料由原料罐(V-31) 經三通球閥(HV-32) 和液體過濾器(F-31)過濾后,通過精密泵(p-31) 安一定流量經過三通球閥(HV-33) 和單向閥(CK-31) 注入反應系統。電子天平 (WT-31) 量程30Kg,精度1g。原料罐(V-31) 容積3L,耐壓2.5Mpa。精密計量泵設有壓力上限保護,并設有安全閥(PSV-31》 雙重壓力保護,以防泵出口壓力異常超壓后損壞精密計量泵。精密計量泵流量控制范圍0.001-12ml/min,壓力6000psi。
3催化劑評價裝置的組成部分,反應系統
經過計量后的氣相和液相原理進入反應器 (R-101) 進行催化反應。反應溫度由反應爐 (FRN-101) 進行加熱,以保證反應溫度。
反應器(R-101) 進口安裝壓力變送器 (PI-101) 用于測量反應器進口壓力,并裝有安全閥(PSV101)以防反應器壓力超過正常值。裝置配有3種規格反應器,用于不同量催化劑充填。內徑分別為9mm12mm、16mm,有效長度有效長度1000mm,分別用于30ml、50m1、100m1量的催化劑充填。反應器工作溫度:室溫-500°C,工作壓力: 10MPa。壓力變送器量程16Mpa測量精度0.01Mpa。反應爐(FRN-101) 為開式加熱爐,分5段控溫,分別為(TIC101)、 (TIC102) 、 (TIC103)、(TIC104)、 (TIC105),溫控范圍室溫-500C。反應器內有測溫探頭 (TI106)。溫控儀為程序升溫,帶上限報警功能,固態繼電器輸出。熱電偶為K型。反應器出口設計有采樣口,通過閥(HV-101) 、閥(102) 采樣,保證反應過程中實時采樣分析。
4催化劑評價裝置的組成部分,冷凝分離系統
經過反應器反應后的產物,經冷凝器(HE-41) 冷卻,進入氣液分離器(V-51) 進行氣液分離。氣液分離器 (V-51) 分離后的產物分為氣相和液相兩部分。根據反應的需要,可以調節冷凝器(HE-41) 的進水量,以控制冷凝產物的終溫度。
5催化劑評價裝置的組成部分,液位控制及回收系統
氣液分離器 (V-51) 中的液位通過液位計 (LT-51) 測量,并經過液位調節閥(IV-51) 進行液位調節經過濾器 (F-51)、液位調節閥 (LV-51) 流出的液相進入產品罐 (V-52) 中,,并由電子天平 (WT-51) 進行稱量。兩通球閥(HV-55) 和針閥 (HV-56) 為液位調節閥(LV-51) 的旁路閥。電子天平(WT-51) 量程30Kg, 精度1g。
尾氣自動排放和計量系統
6催化劑評價裝置的組成部分,經過氣液分離器(V-51)分離后的不凝氣體,經過氣體過濾器(F-61) 的過濾,再經數字壓力調節閥(PCV-61) 調節,保證系統壓力穩定,流出的氣體經濕式氣體流量計 (WTM-61) 計量后放空處理。采樣閥(HV-65)可實時采樣。兩通球閥 (HV-63) 和針閥(HV-64) 為數字壓力調節閥 (PCV-61) 的旁路閥
數字壓力調節閥 (PCV-61) 調節壓力控制范圍: 0-2500psi。
氣體流量計 (WTM-61) 流量測量范圍0-0.2m3/h。
